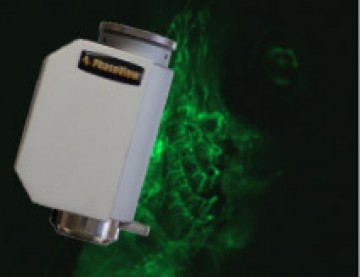

InSight

InSight
硬件:
InSight 使用基于一种新颖光场技术的scanless 模式进行三维实时采集,它是一款非常灵活的成像设备,增加了显微镜的光场成像功能,包括单击三维采集、视差、数字对焦和快速X轴扫描功能。

软件:
InSight 提供了 GUI软件 QTImage ,还可选配软件开发包 API/ SDK ,带有全面三维采集工具,可用于显微镜自动化系统。

应用:
  • 弱荧光标本的高速立体成像
  • 线虫、果蝇和斑马鱼体内成像
  • 神经元3D成像
  • 高速钙离子成像
  • 荧光和明场显微镜
  • 电生理学
  • 微流体
  • 细胞动态三维实时成像
  • 微观物体轨迹监控
  • 即时记录动态事件或移动标本时3D图像



Click here to find out more

InSight LFM (接入到任何显微镜)

相机兼容性(不包含相机) Format >=1”
(请查看相机兼容列表)
相机兼容性 1X C型视频接口
物理尺寸 (mm), 重量 (g) InSight主体:
245(H) 56(W) 80(D), 470 g
控制单元:
40(H) 160(W) 150(D), 150 g

InSight LFC (含嵌入CMOS相机)

相机 科研 CMOS相机
13.31 mm x 13.31 mm
传感器规格 2048 x 2048
6.5 µm x 6.5 µm
满阱电子 30 000电子
动态范围 33000:1
帧率(全分辨率) 帧率(全分辨率)

Scanless 模式 (光场)

Z轴范围和分辨率与物镜有关
Z轴范围 = 100 x 物镜景深
扫描速度 = Z轴范围 / 10

Scanning 模式

Z轴范围和步长与物镜有关
Z轴范围 = 16mm / (物镜倍数)2
Z轴补偿 = Z轴范围 / 2000

InSight LFM提供了用户图形界面 “Qtimage”, 支持触摸屏控制, 支持 Windows 8, 7, Vista , XP  (32/64 bits)操作系统。

QTIimage  GUI (包含)

主要特性:
反卷积
延时拍摄
多焦面显微图像融合
三围体积

光场模式:
单击/三维实时采集
视差模式
数字对焦
Z轴叠加

Z轴扫描模式
Z轴叠加
DIC, Phase,  使用明场物镜
数字对焦

系统_校准软件(包含)

主要特性:
物镜放大倍数XY轴校准
Z轴叠加校准参数计算
校准数据保存在采集系统中

API / SDK (选配)

 API/ SDK 软件开发包需要另购,带有全面三维采集工具,可用于显微镜自动化系统。
